項目\型式
|
BX-100-3R(F)
|
BX-100-4R(F)
|
BX-300-3R(F)
|
BX-300-4R(F)
|
|
最大處理能力
|
100kg/h(60Hz)
90kg/h(50Hz) |
95kg/h(60Hz)
85kg/h(50Hz) |
300kg/h(60Hz)
270kg/h(50Hz) |
280kg/h(60Hz)
250kg/h(50Hz) |
|
配 合 規 格
|
配合數
|
最大3種 |
最大4種 |
最大3種 |
最大4種 |
|
供給方式
|
自重落下式供給機(GDF) |
|
計量方式
|
精密測力傳感重量計量方式 |
|
配合精度
(注2、3、4)
|
新料材：±0.5% of 3FS (比重
0.5~0.7g/cm3)
色母材：±0.2% of 3FS (比重 0.5~0.7g/cm3)
粉碎材：±5% of 3FS程度 (比重 0.3~0.7g/cm3) |
|
輸送距離
|
垂直3m含20m以內
彎曲部彎曲率半徑400mm以上
3處以內 |
垂直3m含20m以內
彎曲部彎曲率半徑500mm以上
3處以內 |
|
混合規格
|
混合方式
|
馬達驅動葉片攪拌方式 |
|
排出方式
|
連續自重落下排出方式(F型為架台部排出螺旋桿附屬)
|
|
設置方式
|

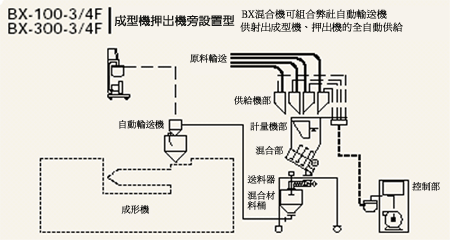

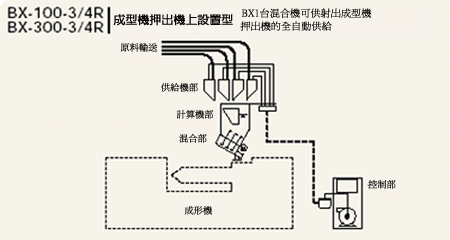

本體：機上直付式(R型)、床置式(F型)
鼓風機控制組：床置式 |
|
控制方式
|
PLC控制主操作觸控面板 |
|
對象成形機
|
下記記載的本體機器量僅限於機上設置型 |
| 1回量：1500g以下 |
1回量：5000g以下 |
|
電源
|
3相 200V/220V ±10%
50/60Hz
D種接地(計裝用單獨D種接地) |
|
總電氣容量
|
R型：1.4/2.0kW 3.0/4.0kVA
F型：1.5/2.1kW 3.0/4.0kVA
(200V/220V 50/60Hz) |
R型：2.5/3.6kW 5.0/7.5kVA
F型：2.6/3.7kW 5.0/7.5kVA
(200V/220V 50/60Hz) |
|
壓縮空氣使用量
|
約1.2L(Nomal)/min (壓力：0.4~0.7MPa) |
|
機器重量
|
本體
(原料滿載時)
|
R型：約64kg
(約77kg)
F型：約86kg
(約99kg) |
R型：約68kg
(約83kg)
F型：約90kg
(約105kg) |
R型：約123kg
(約175kg)
F型：約181kg
(約233kg) |
R型：約131kg
(約194kg)
F型：約189kg
(約252kg) |
|
鼓風機控制組
|
約80kg |
約98kg |
